BMF-75S~500S(W) 倍力人 機械手臂 BALAMAN

| 特性

  • 提供標準與連桿兩種結構樣式，五種荷重75/150/250/375/500kg。
  • 連桿式可保持治具連接端的水平，發揮靈活操作的特性。
  • 通過改變機械手臂尺寸比率（可選），最大負重和操作範圍也可變更，可因應作業的需求。
  • 荷重250/375/500kg款式具有快速排氣裝置以因應快速回應。

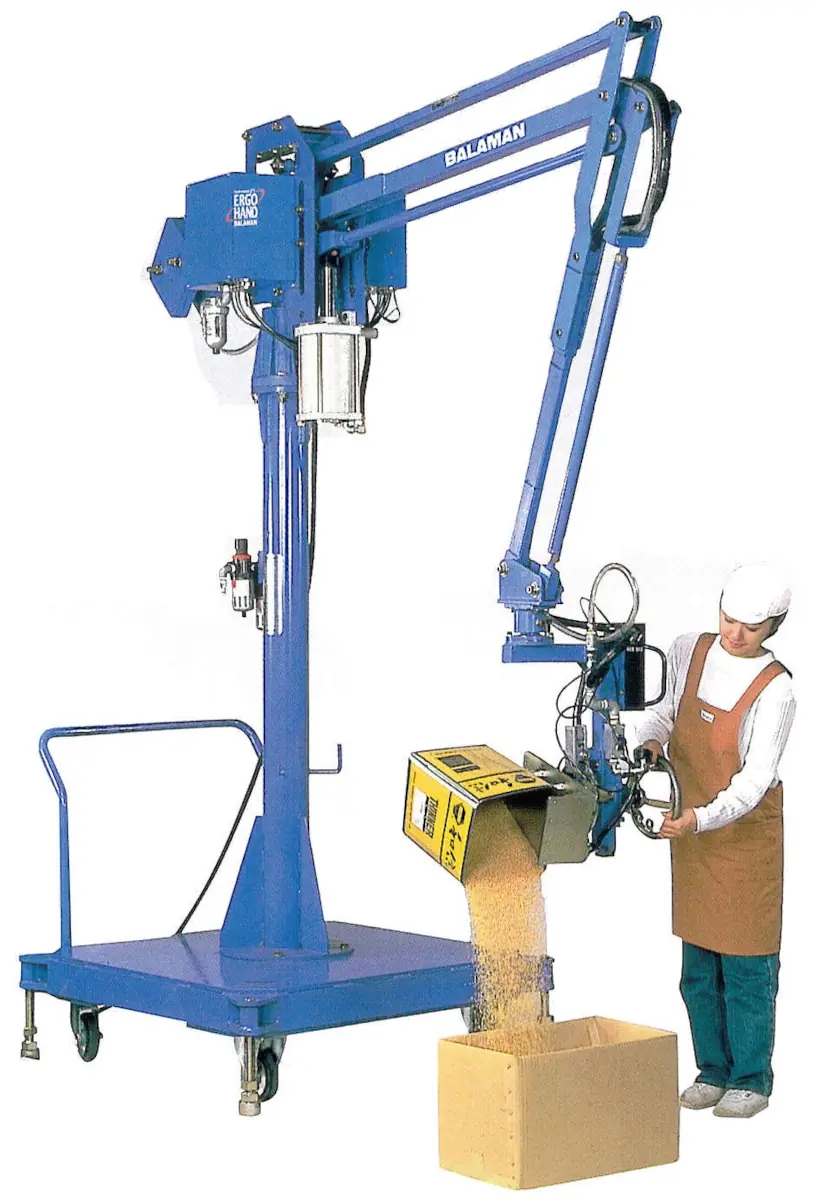

活動台車料桶傾到

| BMF-75S~500S 標準式

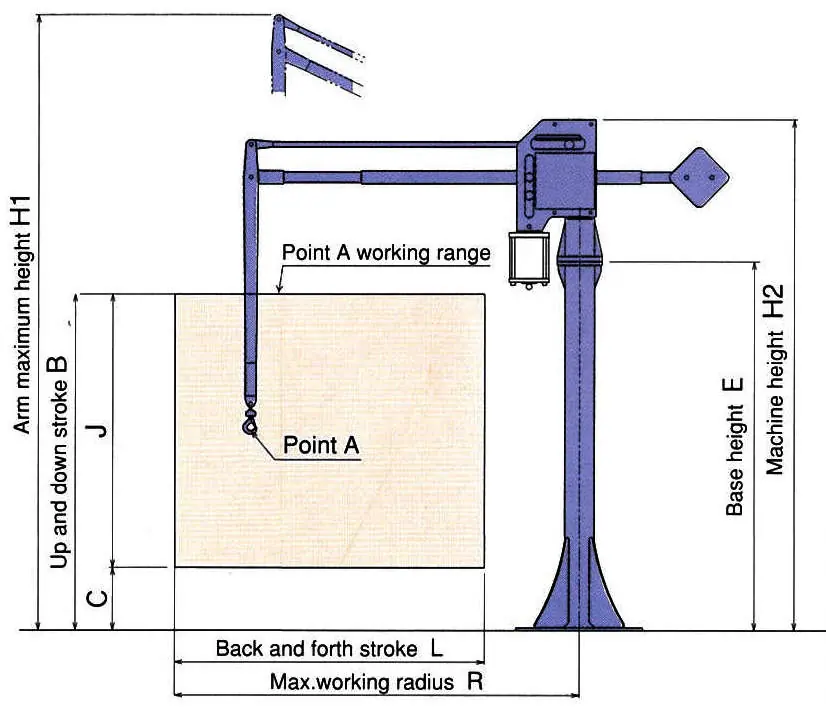

BMF-S標準尺寸圖
空壓5kg/cm2；特殊規格尺寸請聯繫我們；本體重量不含活動台車重量
型號 荷重
kg		 單位:mm 本體重量
kg
H1 B J C E H2 L R
BMF-75S 75 3487 1870 1520 350 2050 2840 1715 2240 約180
BMF-150S 150 3487 1870 1520 350 2050 2840 1715 2240 約220
BMF-250S 250 3525 1840 1520 350 2010 2945 1715 2260 約355
BMF-375S 375 3525 1840 1520 350 1970 2945 1715 2260 約383
BMF-500S 500 4045 2050 1750 300 1868 3245 2040 2870 約900

| BMF-75(W)~500(4W) 連桿式

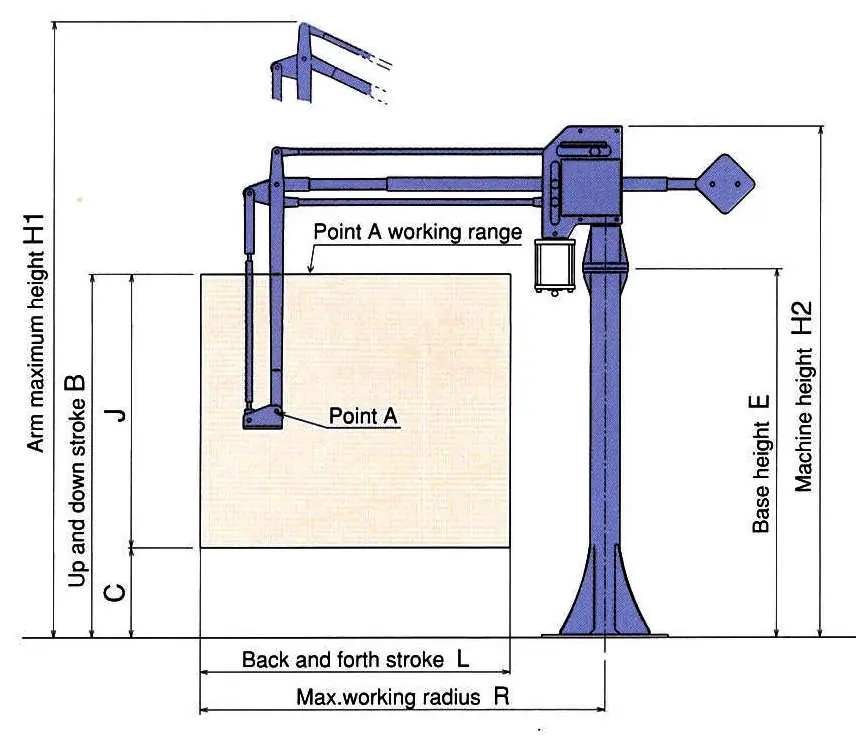

BMF-W連桿式尺寸圖
空壓5kg/cm2；特殊規格尺寸請聯繫我們；本體重量不含活動台車重量
型號 荷重
kg		 單位:mm 本體重量
kg
H1 B J C E H2 L R
BMF-75W 72 3487 2020 1520 500 2050 2840 1715 2240 約200
BMF-150W 142 3487 2020 1520 500 2050 2840 1715 2240 約275
BMF-250W 236 3525 2020 1520 500 2010 2945 1715 2260 約404
BMF-375W 351 3525 2020 1520 500 1970 2945 1715 2260 約430
BMF-500W 435 4045 2250 1750 500 1868 3245 2040 2870 約1110
以上相關技術資料、圖片由Toyo koken k.k提供
