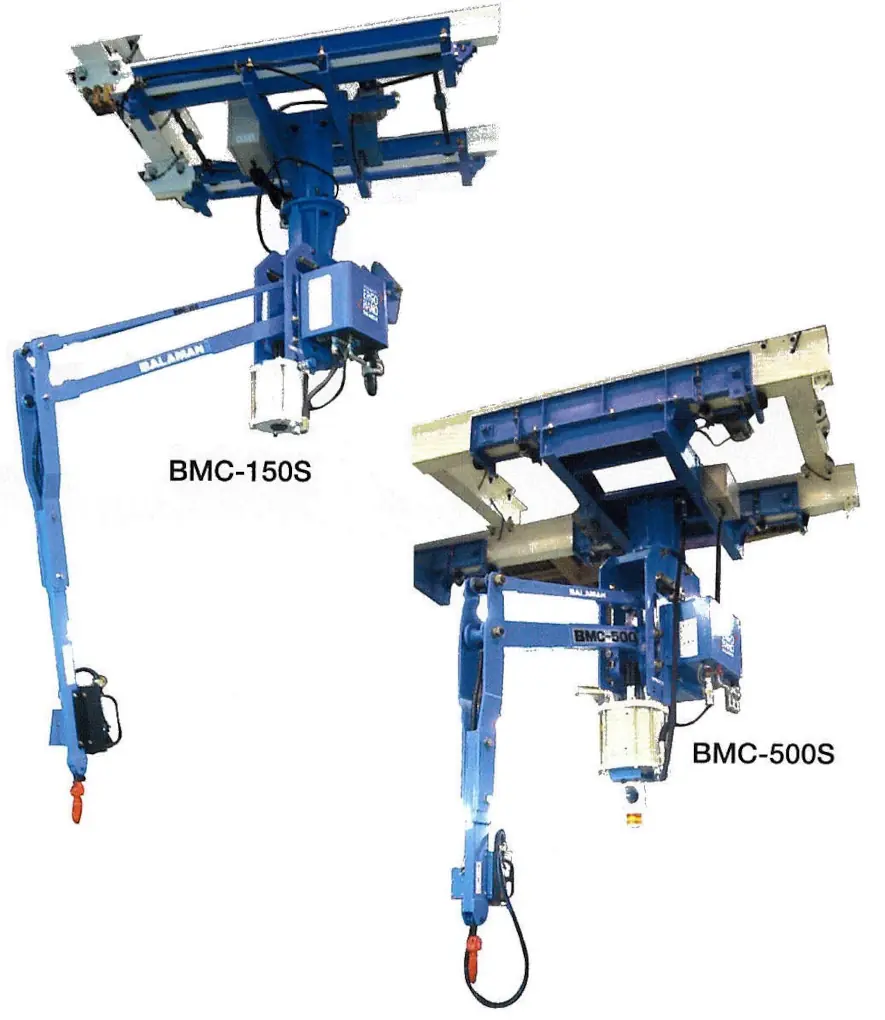

BMC-75S~500S(4W) 倍力人 機械手臂 BALAMAN
| 特性
- 天井式安裝，確保地面作業空間，可搭配軌道使用，靈活改變路線。
- 提供標準與連桿兩種型號，標準荷重75/150/375/500kg。
- 因應不同荷重與作業範圍，可變更機械手臂的比率來滿足。(可選)
- 另有氣缸上部連接款式，可確保上方空間。(可選)

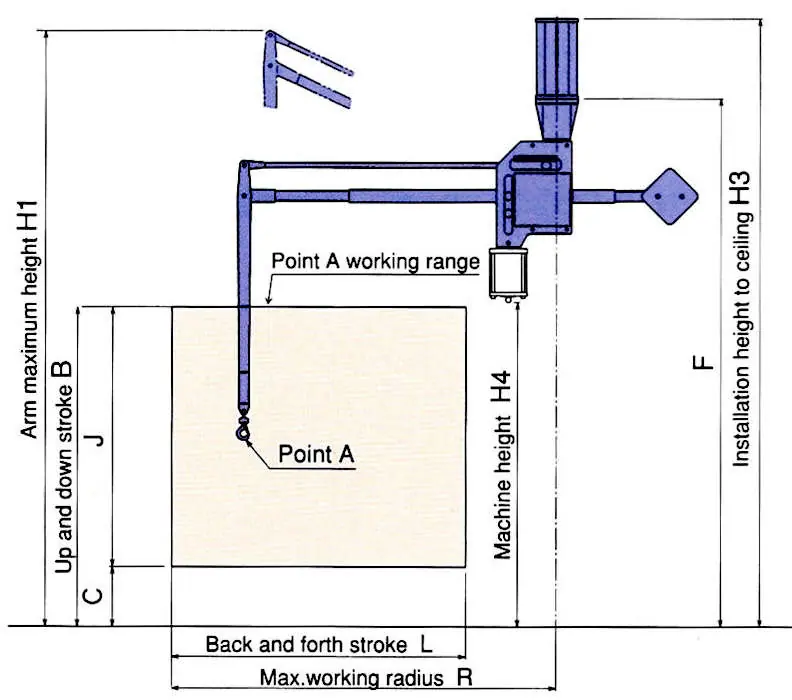

| BMC-75S~500S 標準天井式
| 型號 | 荷重 kg |
單位:mm | 本體重量 kg |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H1 | B | J | C | H4 | F | H3 | L | R | |||
| BMC-75S | 75 | 3487 | 1870 | 1520 | 350 | 1921 | 3090 | 3560 | 1715 | 2240 | 約180 |
| BMC-150S | 150 | 3487 | 1870 | 1520 | 350 | 1897 | 3090 | 3560 | 1715 | 2240 | 約220 |
| BMC-250S | 250 | 3525 | 1840 | 1520 | 320 | 1728 | 3190 | 3590 | 1715 | 2260 | 約355 |
| BMC-375S | 375 | 3525 | 1840 | 1520 | 320 | 1728 | 3230 | 3630 | 1715 | 2260 | 約383 |
| BMC-500S | 500 | 4045 | 2050 | 1750 | 300 | 1826 | 3870 | 4325 | 2040 | 2690 | 約900 |

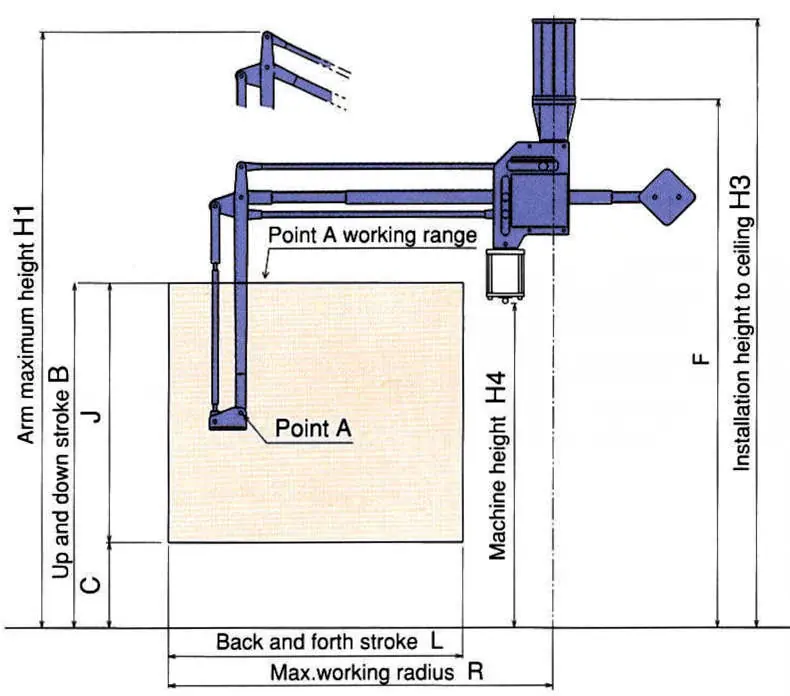

| BMC-75W~500(4W) 天井連桿式
| 型號 | 荷重 kg |
單位:mm | 本體重量 kg |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H1 | B | J | C | H4 | F | H3 | L | R | |||
| BMC-75W | 72 | 3487 | 2020 | 1520 | 500 | 1921 | 3090 | 3560 | 1715 | 2240 | 約200 |
| BMC-150W | 142 | 3487 | 2020 | 1520 | 500 | 1897 | 3090 | 3560 | 1715 | 2240 | 約275 |
| BMC-250W | 236 | 3525 | 2020 | 1520 | 500 | 1728 | 3190 | 3590 | 1715 | 2260 | 約404 |
| BMC-375W | 351 | 3525 | 2020 | 1520 | 500 | 1728 | 3230 | 3630 | 1715 | 2260 | 約430 |
| BMC-500(4W) | 435 | 4045 | 2250 | 1750 | 500 | 1826 | 3870 | 4325 | 2040 | 2690 | 約1100 |
以上相關技術資料、圖片由Toyo koken k.k提供
