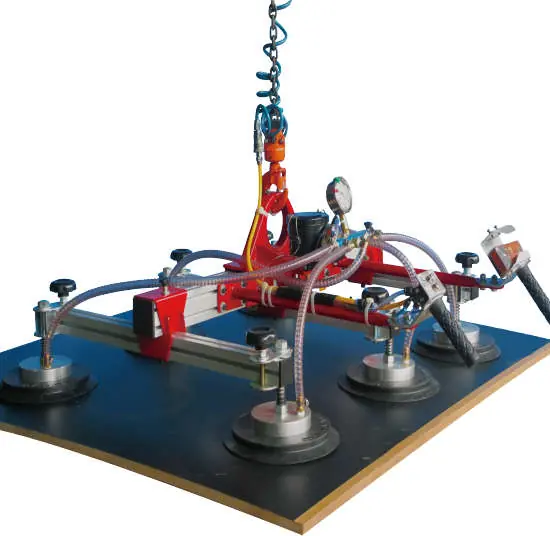

好大牌 板材翻轉搬運
| 簡介
- 控制方式：手控與機電控制組合。
- 氣動式：
吸盤吸附方式為真空發生器，氣壓缸動作翻轉，使用氣壓為6kg/cm2。
電動式：
吸盤吸附方式為真空泵或鼓風機，減速機或驅動缸作動翻轉，使用電力 110V/220V 3Φ 50-60Hz。
- 標準規格最大荷重300kg；特殊規格最大荷重:500kg。
- 保養容易、檢修方便!固定檢點項目:空氣過濾氣、空壓管、吸盤、齒輪油。
- 保固:壹年(耗品除外)
| 規格表
真空源：真空產生器/真空泵
使用空壓：6kg/cm2
使用電壓：110/220V 3Φ 50-60Hz
部分尺寸修正不另通知；特殊負重與電壓可訂製
| 荷重kg |
型號 |
使用吸盤 |
外觀尺寸 |
適用板件(呎) |
| 100 |
V100-150/6 |
150Φ |
120*80cm |
4*8/5*10/6*6 |
| 150 |
V150-200/4 |
200Φ |
140*80cm |
5*10/6*8/6*12 |
| 200 |
V200-200/6 |
200Φ |
140*80cm |
5*10/6*12/7*10 |
| 300 |
V300-300/9 |
200Φ |
200*80cm |
6*12/7*10 |

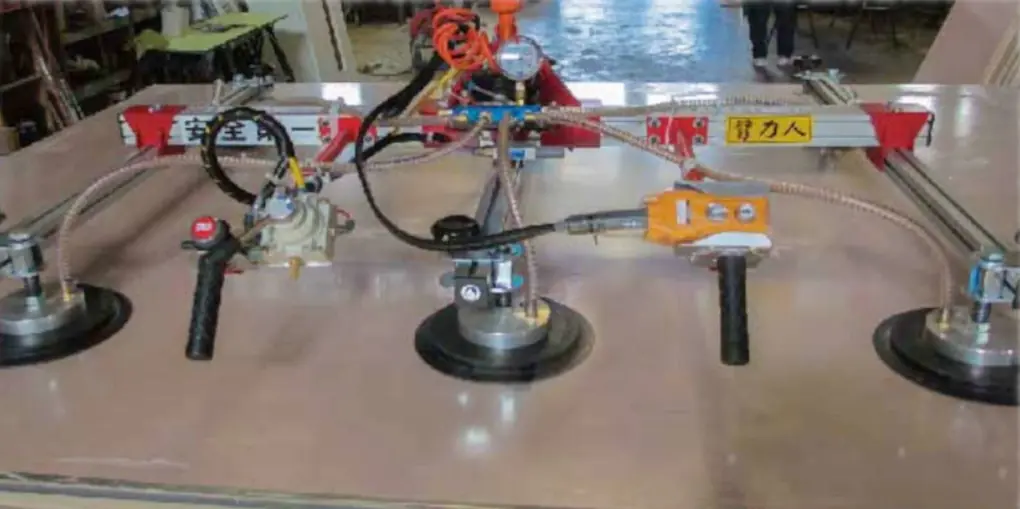

板材治具搭配真空產生器

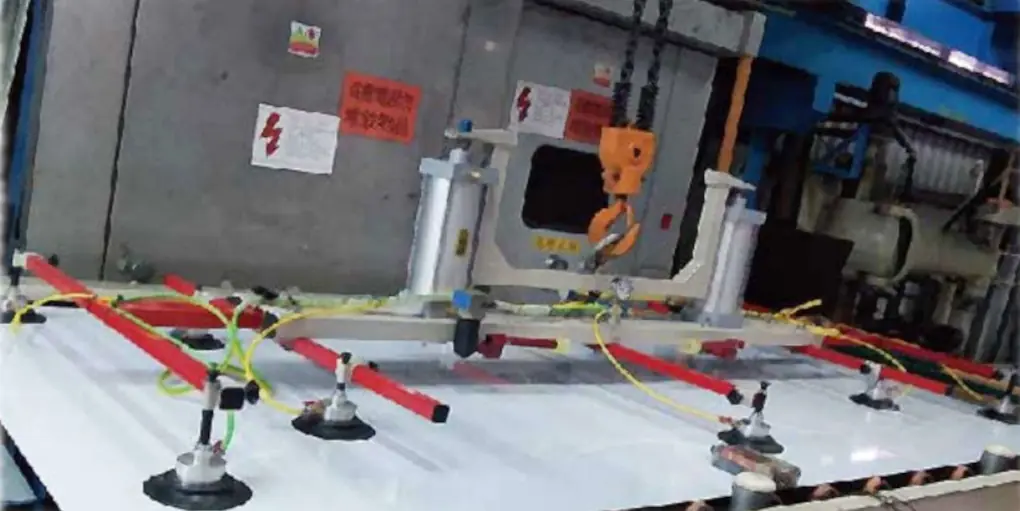

板材治具搭配氣缸真空源
