好大牌 捲料翻轉搬運
| 簡介
- 運用氣壓、電動或手控的操作，將捲料舉起、翻轉、搬運，達到安全迅速的省力化功能。
- 適用Φ3"~Φ12"軸心，荷重從25Kg~907Kg。
- 快速替換夾爪、可適用不同尺寸紙管。
- 氣壓式翻轉速度大約是電動兩倍，配備空壓流量控制器。
需求空壓源6kg/cm2

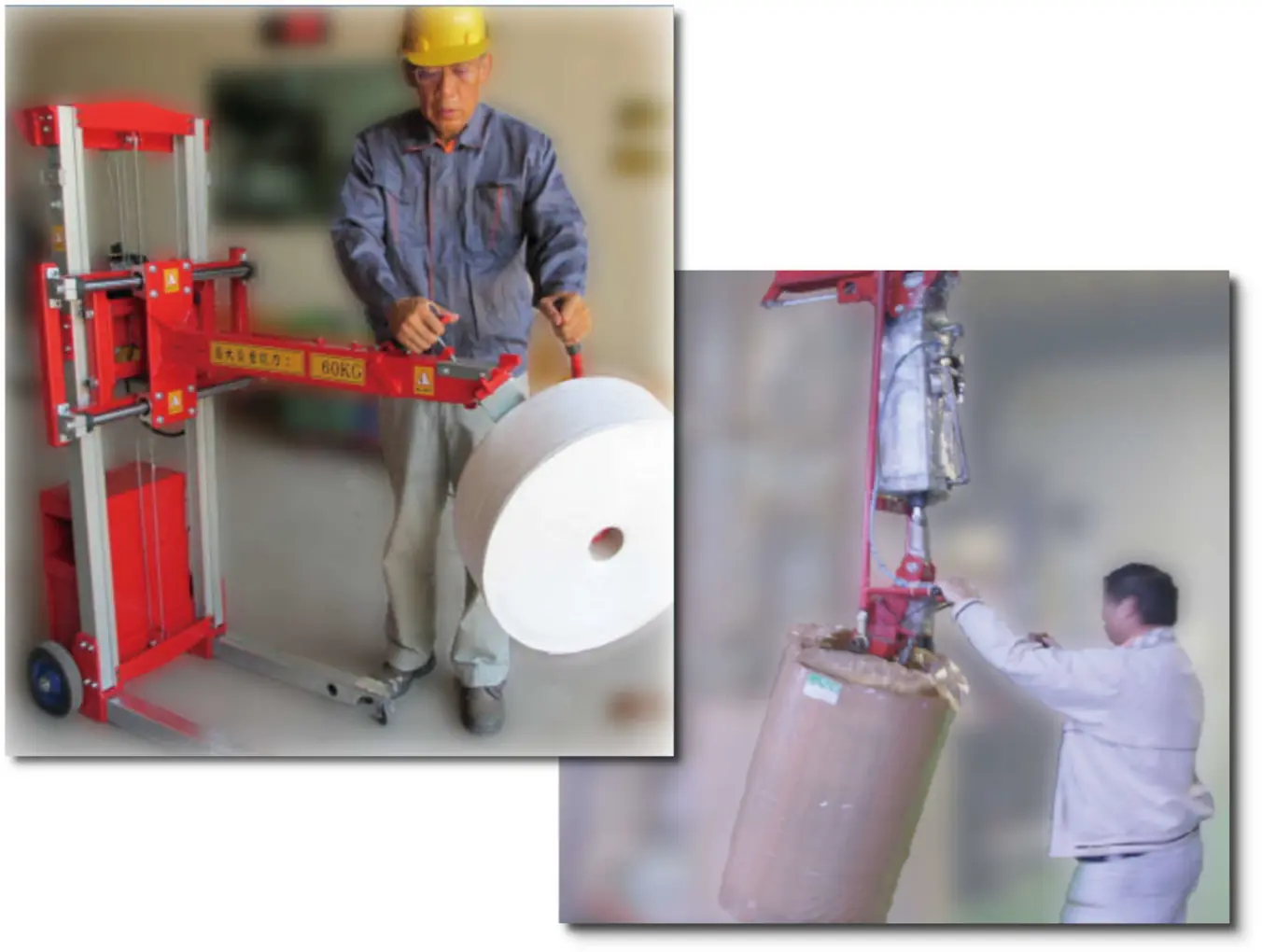

台車式捲料手動翻轉
X.Y走行式氣壓翻轉
| 外觀尺寸
單位:公分；部分尺寸修正不另通知；特殊規格接受訂製
| 型號 |
水平狀 |
垂直狀 |
| LS1 |
78 |
111 |
| L1 |
109 |
143 |
| L2 |
132 |
166 |
| L3 |
132 |
166 |
| 手動式擴張爪 |
27 |
64 |

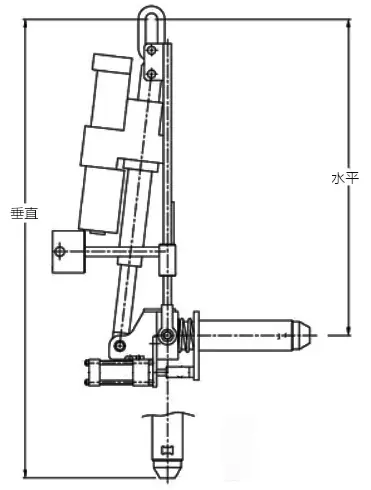

垂直與水平示意
| 電動式 翻轉規格表
- 電壓：AC115V 單向 60Hz。
- L1每小時操作不得超過35個循環。
- L2、L3每小時操作不得超過10個循環。
- L1可在6秒內轉動捲料。
L2可在15秒內轉動捲料。
L3可在18秒內轉動捲料。
部分尺寸修正不另通知；特殊規格接受訂製
捲料幅寬
cm |
荷重kg |
| L1S |
L1 |
L2 |
L3 |
| 177 |
77 |
86 |
227 |
454 |
| 152 |
91 |
91 |
259 |
522 |
| 127 |
104 |
118 |
304 |
612 |
| 101 |
132 |
145 |
372 |
748 |
| 76 |
168 |
186 |
476 |
907 |
| 50 |
231 |
259 |
662 |
907 |
| 25 |
376 |
422 |
907 |
907 |

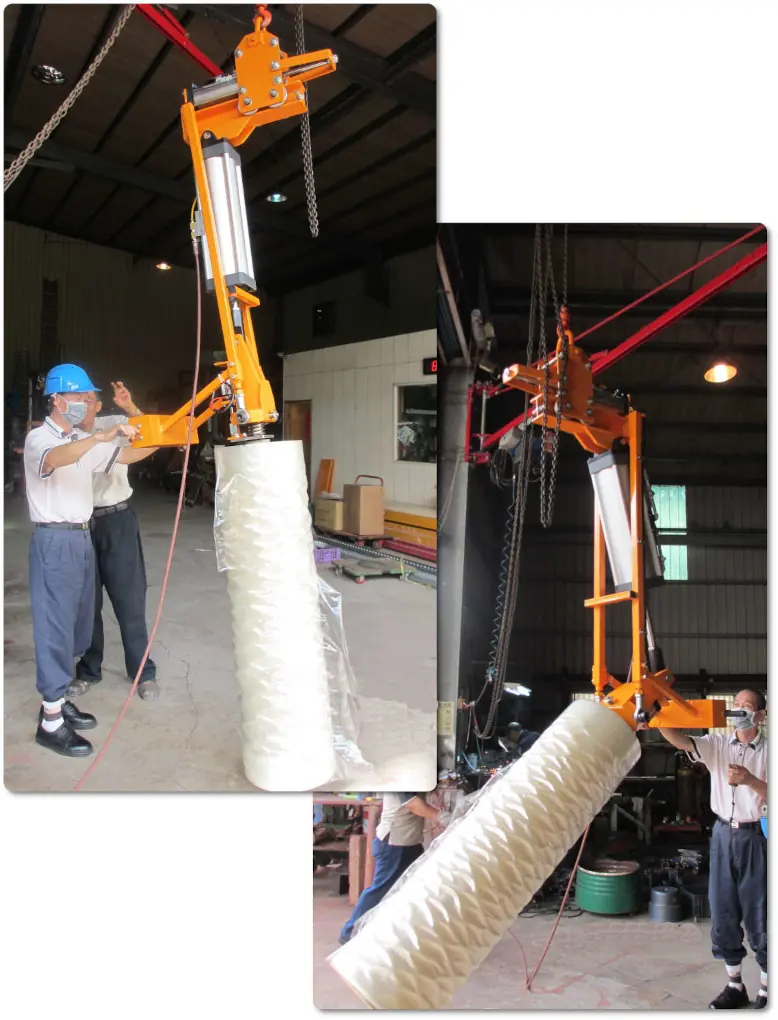

氣壓式翻轉治具
| 氣壓式 翻轉規格表
部分尺寸修正不另通知；特殊規格接受訂製；空壓源：6kg/cm2
捲料幅寬
cm |
荷重kg |
| L1S |
L1 |
L2 |
L3 |
| 177 |
118 |
118 |
340 |
454 |
| 152 |
136 |
136 |
390 |
476 |
| 127 |
159 |
163 |
463 |
617 |
| 101 |
195 |
200 |
562 |
753 |
| 76 |
249 |
254 |
721 |
907 |
| 50 |
349 |
354 |
907 |
907 |
| 25 |
567 |
572 |
907 |
907 |

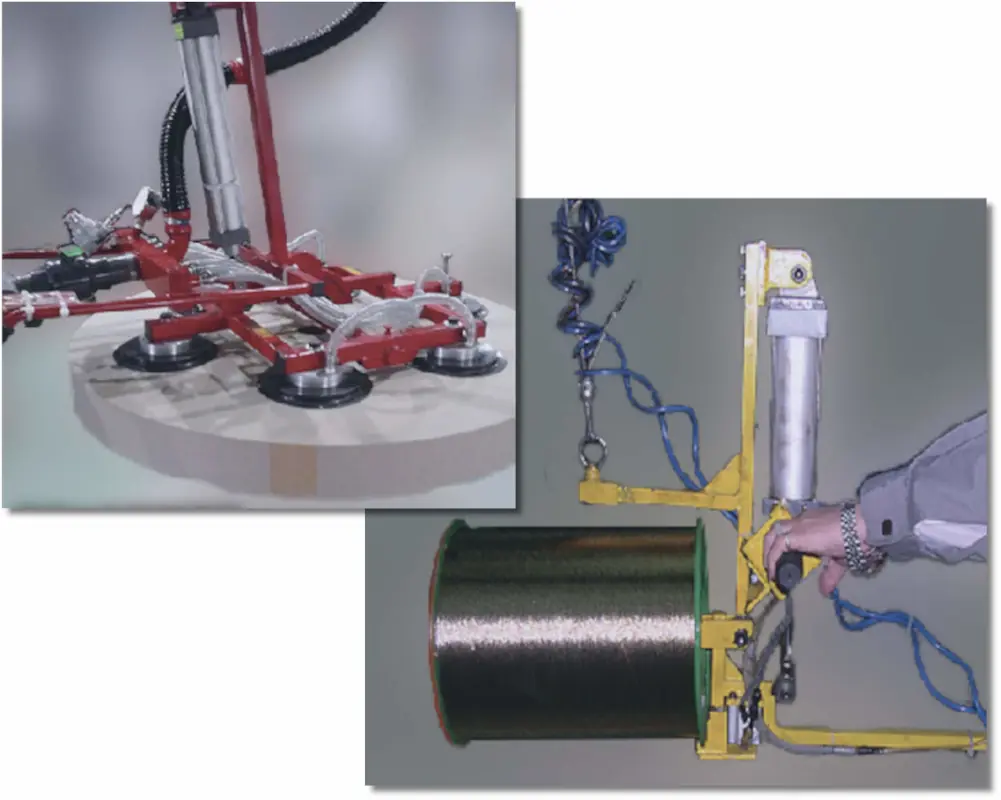

真空吸著式氣壓翻轉治具
機械擴張式氣壓翻轉治具
